INTERRUTTORE MAGNETOTERMICO DIFFERENZIALE DOEPFER 09945104

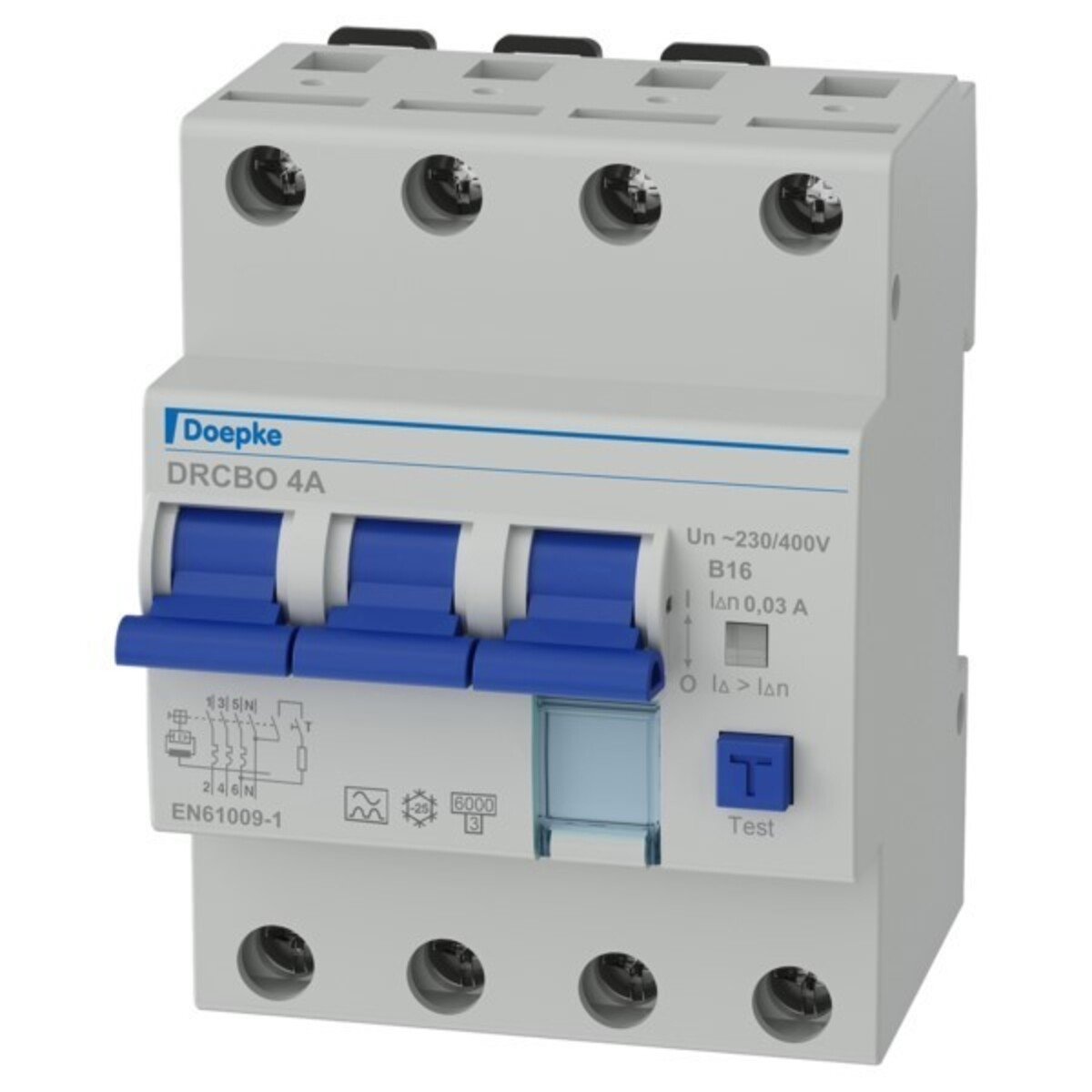

Doepke FI/LS-Kombination DRCBO 4 B16/0,03/3N-A è un interruttore magnetotermico differenziale progettato per garantire la sicurezza elettrica in impianti domestici e industriali. Questo dispositivo combina la funzione di interruttore differenziale con quella di interruttore magnetotermico, offrendo una protezione completa contro sovraccarichi, cortocircuiti e dispersioni di corrente. La sua costruzione robusta e compatta lo rende ideale per l'installazione su guida DIN, facilitando l'integrazione nei quadri elettrici standard.

Il dispositivo opera con una corrente nominale di 16 A e una corrente differenziale di 0,03 A, adatto per applicazioni che richiedono elevati standard di sicurezza. La frequenza di ingresso è di 50/60 Hz, mentre la tensione nominale stimata è di 230 V. L'interruttore è di tipo A con curva di scatto di tipo B, caratteristiche che permettono una risposta rapida e affidabile a guasti elettrici. La capacità di interruzione è di 6000 A, garantendo la protezione anche in condizioni di guasto severo.

Le dimensioni compatte del dispositivo, con larghezza di 70 mm, profondità di 74 mm e altezza di 92 mm, consentono un'installazione agevole in spazi ristretti. Il peso di 496 grammi e l'utilizzo di materiali termoplastici assicurano un prodotto leggero ma resistente. La classe di protezione III e il grado di protezione IP20 indicano l'idoneità all'uso in ambienti protetti, mentre l'intervallo di temperatura di funzionamento da -25 a 50 °C e di conservazione da -40 a 70 °C garantiscono affidabilità anche in condizioni ambientali variabili.

• Corrente nominale: 16 A
• Corrente differenziale: 0,03 A
• Frequenza di ingresso: 50/60 Hz
• Tensione nominale: 230 V
• Tipo di interruttore: interruttore magnetotermico differenziale miniatura
• Tipo: Tipo A
• Curva di scatto: Tipo B
• Capacità di interruzione: 6000 A
• Numero di poli: 3+N
• Grado di protezione: IP20
• Classe di protezione: III
• Materiale: termoplastica
• Dimensioni: 70 mm (L) x 74 mm (P) x 92 mm (A)
• Peso: 496 g
• Installazione: guida DIN
• Intervallo temperatura funzionamento: -25 - 50 °C
• Intervallo temperatura conservazione: -40 - 70 °C
